Co to jest zbrojenie górne i dolne?
Zbrojenie górne i dolne pełni istotną funkcję w konstrukcji stropów żelbetowych, a jego głównym zadaniem jest zwiększenie nośności oraz wytrzymałości całej budowli.
Zbrojenie dolne, które jest umieszczane w dolnej części płyty, zajmuje się przejmowaniem naprężeń rozciągających, które występują pod wpływem różnorodnych obciążeń. Natomiast zbrojenie górne, umiejscowione w górnej części stropu, odpowiada za momenty zginające działające w przeciwnym kierunku. Dzięki tej podwójnej technice zbrojenia obciążenia są efektywnie rozkładane, co znacznie minimalizuje ryzyko ugięć stropów.
Miejsce prętów lub siatek stalowych w odpowiednich strefach stropu ma ogromny wpływ na jego sztywność oraz trwałość. Odpowiednio zaprojektowane zbrojenie skutecznie ogranicza odkształcenia, które mogą pojawiać się w wyniku różnorodnych obciążeń, tym samym podnosząc bezpieczeństwo konstrukcji budynku.
Gdy obciążenie wpływa na dolną powierzchnię stropu, naprężenia rozciągające są przejmowane przez zbrojenie dolne. Gdzie natomiast występują momenty zginające, kluczowe staje się zastosowanie zbrojenia górnego, które zabezpiecza strop przed powstawaniem pęknięć.
Starannie przemyślane zbrojenie górne i dolne to nieodzowny element przy projektowaniu oraz budowie stropów. Efektywność tego rozwiązania ma zasadnicze znaczenie dla trwałości i odporności całej konstrukcji. Zastosowanie odpowiedniej techniki zbrojenia jest zgodne z normami budowlanymi, które szczegółowo określają wymagania dotyczące rodzajów oraz rozmieszczenia prętów i siatek stalowych w stropach żelbetowych.
Jakie jest znaczenie zbrojenia stropu górą i dołem?
Zbrojenie stropu, zarówno w górnej, jak i dolnej części, odgrywa kluczową rolę w zapewnieniu nośności, trwałości oraz stabilności danej konstrukcji. Umieszczając pręty zbrojeniowe w obu strefach płyty żelbetowej, skutecznie rozkładamy naprężenia, które pojawiają się w różnych obszarach stropu.
Zbrojenie dolne, szczególnie skoncentrowane w środkowej części przęsła, jest niezwykle istotne w miejscach, gdzie występują maksymalne momenty zginające. Z kolei pręty umieszczone w górnej części stropu mają za zadanie równoważyć obciążenia w strefach podpory, gdzie momenty zginające działają z przeciwnymi znakami.
Odpowiednie rozmieszczenie zbrojenia pozwala stropowi na przenoszenie większych obciążeń, co z kolei redukuje ugięcia i podnosi bezpieczeństwo oraz trwałość konstrukcji. Zrównoważone zbrojenie stropów przyczynia się do zmniejszenia ryzyka pęknięć, co ma szczególne znaczenie w perspektywie długoterminowej eksploatacji budynków.
Dodatkowo, harmonijne działanie zbrojenia górnego i dolnego poprawia odporność konstrukcji na różne czynniki zewnętrzne oraz dynamiczne obciążenia.
Jakie są zasady zbrojenia stropu górą i dołem?
Zasady dotyczące zbrojenia stropu, zarówno górnego, jak i dolnego, opierają się na precyzyjnych projektach oraz starannym wykonaniu, co jest kluczowe dla stabilności i wytrzymałości całej konstrukcji. Powinien on być opracowany przez doświadczonego konstruktora, który uwzględni różnorodne czynniki, takie jak:
- obliczenia statyczne,
- przewidywane obciążenia,
- specyfikę gruntów.
W przypadku dolnego zbrojenia istotne jest solidne zakotwienie prętów w podporach, co chroni przed ich przesuwaniem wskutek obciążenia. Natomiast górne zbrojenie powinno znajdować się w strefach narażonych na zginanie, co umożliwia lepszy rozkład naprężeń w stropie. Dodatkowo, należy zadbać o odpowiednią średnicę prętów, aby spełniały wymogi norm budowlanych, jak Eurokody czy norma PN. Siatki stalowe oraz pręty muszą być rozmieszczone w równych odstępach, co pozwala na równomierne przenoszenie sił.
Warto również pamiętać o roli zbrojenia rozdzielczego, które chroni przed powstawaniem rys i pęknięć w konstrukcji stropu. Przed przystąpieniem do betonowania kluczowa będzie kontrola jakości, której celem jest weryfikacja średnicy, rozstawu oraz zakotwienia prętów. Tego rodzaju kompleksowe podejście do zbrojenia zapewnia trwałość oraz niezawodność stropów na długie lata.
Jak prawidłowo zbroić strop górą i dołem?
Aby prawidłowo wykonać zbrojenie stropu, zarówno od góry, jak i od dołu, niezwykle istotne jest ściśle przestrzeganie planu oraz norm budowlanych. Na samym początku kluczowe jest przygotowanie deskowania, a następnie ułożenie dolnej warstwy zbrojenia. Istotne jest, aby zachować odpowiedni rozstaw prętów, ich mocowanie w podporach oraz poprawne łączenie za pomocą drutu wiązałkowego.
Kolejnym etapem jest instalacja zbrojenia rozdzielczego, które ma na celu zapobieganie powstawaniu rys i pęknięć. Zbrojenie górne powinno być zakładane zgodnie z projektem, biorąc pod uwagę strefy podporowe, co jest kluczowe dla bezpieczeństwa całej konstrukcji. Przed wylaniem mieszanki betonowej warto zweryfikować, czy pręty zostały właściwie ułożone, co pomoże uniknąć błędów w zbrojeniu.
W trakcie procesu betonowania niezwykle ważne jest równomierne rozprowadzenie mieszanki oraz jej odpowiednie zagęszczenie – to zapewnia optymalne otulenie zbrojenia. Po zakończeniu betonowania strop wymaga starannej pielęgnacji, z uwzględnieniem wilgotności betonu przez czas niezbędny do jego twardnienia. Takie podejście zapewni nie tylko skuteczność zbrojenia, ale również pozytywnie wpłynie na trwałość i stabilność konstrukcji w dłuższej perspektywie czasowej.
Jak rozmieszczać pręty w zbrojeniu stropu?
Rozmieszczenie prętów w zbrojeniu stropu ma kluczowe znaczenie dla trwałości całej konstrukcji. Istotne jest uwzględnienie różnych czynników, takich jak:
- obciążenia,
- rozpiętości przęseł,
- zastosowany schemat statyczny.
Pręty zbrojenia dolnego powinny być układane w kierunku głównych naprężeń rozciągających, zazwyczaj w orientacji prostopadłej do podpór. W centralnej części przęsła, gdzie działają największe momenty zginające, odstępy między prętami powinny być mniejsze. Natomiast w okolicach podpór te odstępy można nieco zwiększyć.
Pręty zbrojenia górnego umieszcza się w strefach podporowych, aby skutecznie przeciwdziałały momentom zginającym, które mają przeciwny kierunek. Ich rozmieszczenie również się zmienia – jest bardziej zwarte nad podporami, a w kierunku centrum przęsła odstępy są większe.
Dodatkowo, zastosowanie zbrojenia rozdzielczego, umieszczonego prostopadle względem głównych prętów, skutecznie zapobiega powstawaniu rys oraz pęknięć. W przypadku stropów krzyżowo zbrojonych pręty układa się w dwóch prostopadłych kierunkach, co tworzy efektywną siatkę.
Ważne, aby rozmieszczenie prętów było zgodne z projektem przygotowanym przez doświadczonego konstruktora. Tylko w ten sposób można zapewnić odpowiednie bezpieczeństwo oraz trwałość całej konstrukcji. Starannie zaplanowane i precyzyjnie wykonane zbrojenie znacząco zwiększa odporność stropu na różnorodne obciążenia, co przyczynia się do jego długotrwałej eksploatacji.

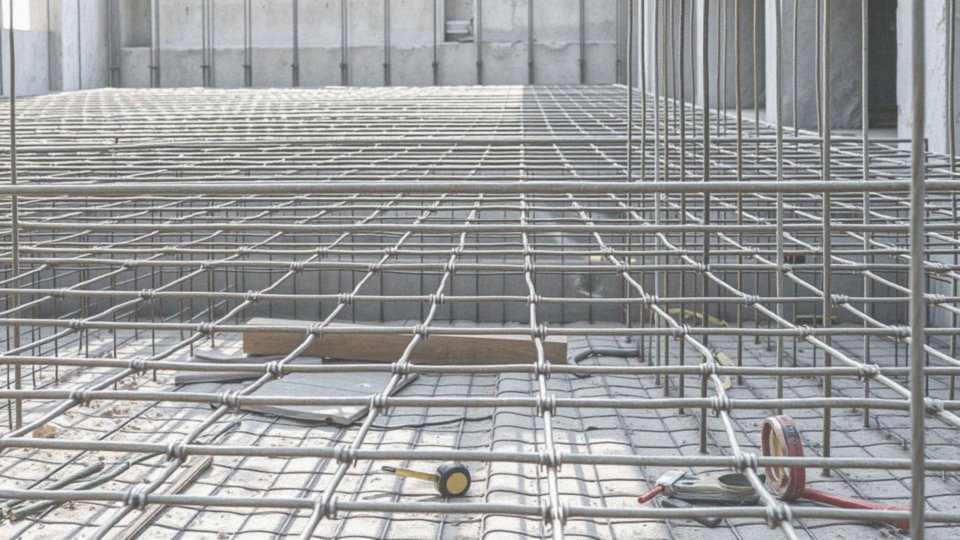

Jakie materiały są używane do zbrojenia stropu?
W procesie zbrojenia stropów wykorzystuje się różnorodne materiały, które mają kluczowe znaczenie dla ich wytrzymałości i stabilności. Najważniejszym z nich jest stal zbrojeniowa, dostępna w formie prętów o zróżnicowanych średnicach. Szczególnie popularne są pręty żebrowane, które dzięki swojej konstrukcji zapewniają lepszą przyczepność do betonu.
Oprócz tego, w wielu projektach budowlanych korzysta się z stalowych siatek zgrzewanych. Ułatwiają one układanie zbrojenia oraz gwarantują równomierne rozkładanie naprężeń, co ma ogromne znaczenie dla trwałości stropu. W przypadku stropów o dużej rozpiętości lub wystawionych na spore obciążenia, niezbędne może być wdrożenie stali o wysokiej wytrzymałości, co dodatkowo podnosi nośność całej konstrukcji.
Jako alternatywa dla tradycyjnej stali, coraz częściej stosuje się włókna polimerowe. Te materiały wyróżniają się świetną odpornością na korozję i posiadają wysoką wytrzymałość na rozciąganie. Można je stosować jako zbrojenie rozproszone w betonie, co znacząco poprawia efektywność konstrukcji, a także w postaci mat zbrojeniowych.
Drut wiązałkowy, z kolei, służy do łączenia prętów zbrojeniowych, co zapewnia stabilność konstrukcji w trakcie procesu wylewania betonu. Ważne jest, aby wszystkie używane materiały spełniały normy budowlane, co gwarantuje bezpieczeństwo oraz trwałość powstających obiektów.
Co powinno znaleźć się w projekcie zbrojenia stropu?
Projekt stropu zbrojonego powinien zawierać szczegółowe informacje dotyczące kluczowych aspektów jego budowy. Istotne są:
- rodzaj i rozmieszczenie zbrojenia,
- średnice stosowanych prętów,
- szczegóły dotyczące zakotwienia oraz łączenia prętów,
- rozkład obciążeń,
- rozpiętość stropu.
Dzięki tym informacjom można ustalić, jak obliczenia statyczne są nieodzowne, aby upewnić się, że strop ma odpowiednią nośność. Rysunki zbrojenia powinny w sposób klarowny przedstawiać umiejscowienie prętów oraz technologiczne otwory. Dzięki temu można uniknąć potencjalnych problemów strukturalnych. Materiały, takie jak stal zbrojeniowa, powinny spełniać określone normy budowlane, co z kolei podnosi bezpieczeństwo obiektu. Cały proces wymaga ogromnej staranności i powinien być przeprowadzany przez doświadczonego konstruktora, aby zapewnić odpowiednią stabilność konstrukcji.
Jakie są typowe błędy w zbrojeniu stropu?
Błędy w zbrojeniu stropu mogą znacząco wpłynąć na jego wytrzymałość oraz zdolność do przenoszenia obciążeń. Jednymi z najczęstszych problemów są:
- stosowanie prętów o niewłaściwej średnicy,
- zbyt duże odstępy między prętami,
- nieodpowiednie zakotwienie w podporach,
- brak zbrojenia rozdzielczego,
- nieprawidłowe łączenie prętów oraz pomijanie zbrojenia naroży.
Stosowanie prętów o niewłaściwej średnicy utrudnia ich efektywne działanie. Zbyt duże odstępy między prętami często skutkują ugięciami oraz pęknięciami, a nieodpowiednie zakotwienie w podporach stworzy zagrożenie dla stabilności całej konstrukcji. Dodatkowo, brak zbrojenia rozdzielczego znacząco zwiększa ryzyko pojawienia się rys i uszkodzeń.
Podczas procesów betonowania niezwykle istotne jest, aby zbrojenie było należycie otulone betonem, co pomoże zapobiec korozji. Niezwykle istotne jest także, aby pręty były wolne od zanieczyszczeń – rdza czy błoto mogą negatywnie wpływać na ich trwałość.
Aby uniknąć tych problemów, regularna kontrola jakości wykonania zbrojenia jest kluczowa. Odpowiednie przygotowanie projektów oraz dobór materiałów zgodnych z obowiązującymi normami budowlanymi odgrywają fundamentalną rolę w zapewnieniu trwałości i bezpieczeństwa stropów.
Co wpływa na wytrzymałość i stabilność stropu?
Wytrzymałość oraz stabilność stropu zależą od wielu elementów. Na początku warto zwrócić uwagę na różnorodność rodzajów stropów, takich jak:
- stropy monolityczne,
- stropy gęstożebrowe,
- stropy płytowe.
Kolejnym istotnym czynnikiem jest rozpiętość przęsła, czyli długość pomiędzy podporami. Wpływ na nośność mają zarówno obciążenia stałe, jak i zmienne, które mogą znacząco wpłynąć na jego funkcjonowanie. Niezwykle istotna jest także jakość materiałów zastosowanych w konstrukcji, w tym betonu oraz stali zbrojeniowej. Użycie wysokogatunkowego betonu wpływa korzystnie na zdolność do przenoszenia obciążeń. Odpowiednia odporność stali zbrojeniowej na rozciąganie jest równie ważna. Liczba oraz sposób rozmieszczenia zbrojenia mają wpływ na sztywność całej konstrukcji, pomagając jednocześnie ograniczyć ryzyko ugięć i deformacji. Ważnym aspektem jest także grubość płyty stropowej; generalnie, grubsze płyty wykazują większą odporność na odkształcenia. Nie bez znaczenia pozostaje także sposób podparcia stropu i warunki gruntowe, które mogą istotnie wpływać na stabilność obiektu. Do tego dochodzą czynniki zewnętrzne, takie jak temperatura czy wilgotność, które mogą wywoływać naprężenia, prowadząc do ewentualnych uszkodzeń w dłuższym okresie. Ostatecznie, jakość prac budowlanych oraz unikanie błędów są kluczowe dla trwałości stropu. Starannie zaplanowane i precyzyjnie wykonane zbrojenie, zgodne z obowiązującymi normami budowlanymi, podnosi poziom bezpieczeństwa i zapewnia długoterminową eksploatację konstrukcji.
Jakie są normy budowlane dotyczące zbrojenia stropu?
Normy budowlane dotyczące zbrojenia stropu obejmują szereg istotnych wymagań, które odnoszą się do materiałów, sposobu projektowania oraz realizacji. Ich głównym celem jest zapewnienie bezpieczeństwa oraz długowieczności konstrukcji. W Polsce fundamentem prawnym są Eurokody, szczególnie Eurokod 2 (PN-EN 1992-1-1), który jasno określa, jakie rodzaje stali zbrojeniowej należy wykorzystywać oraz które średnice prętów są odpowiednie.
Kluczowe jest również:
- właściwe rozmieszczenie zbrojenia,
- dostosowanie długości zakotwienia do specyfiki planowanej budowli,
- odpowiednie otulenie zbrojenia warstwą betonu.
Otulenie nie tylko chroni przed korozją, ale także wpływa na ogólną wytrzymałość konstrukcji. Zazwyczaj minimalna grubość otulenia powinna wynosić przynajmniej 20 mm, aby zapewnić odpowiednią ochronę i stabilność. Dodatkowo, konieczne są precyzyjne obliczenia statyczne, które uwzględniają zarówno stany graniczne nośności (SGN), jak i stany graniczne użytkowalności (SGU). Te analizy pozwalają określić, czy strop będzie w stanie wytrzymać przewidywane obciążenia.
Równie ważne jest przestrzeganie regulacji dotyczących jakości prac zbrojarskich oraz metod kontrolnych. Mechanizmy weryfikacji powinny obejmować:
- sprawdzenie średnicy prętów,
- sposobu ich zakotwienia,
- rozstawu zbrojenia.
Tylko takie podejście pozwala potwierdzić, że wykonanie odpowiada ustanowionym normom budowlanym. Zastosowanie się do przepisów jest niezwykle istotne dla bezpieczeństwa osób korzystających z budynków, a także dla ich długotrwałości. Działania te przyczyniają się do redukcji ryzyka pojawienia się rys czy pęknięć w stropach.

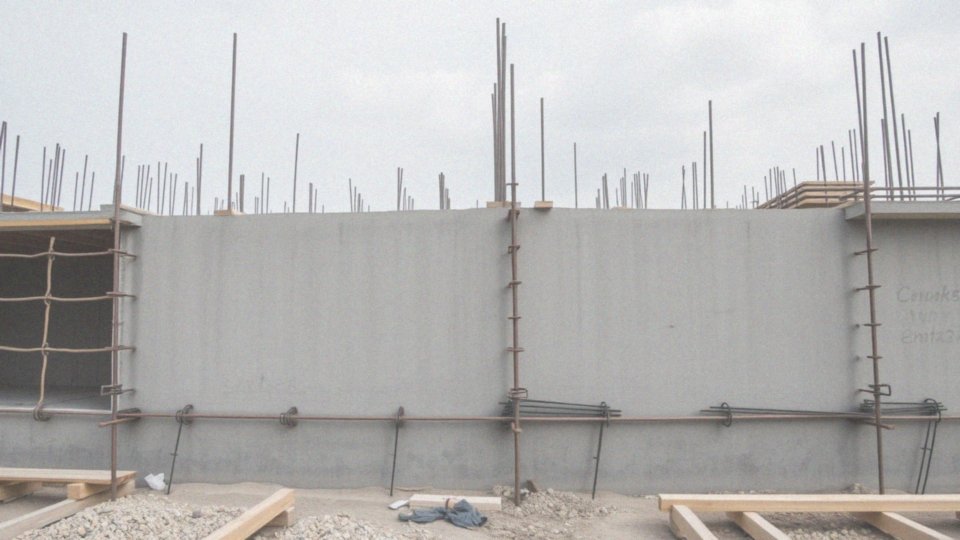

Jakie są zalety zbrojenia stropu górą i dołem?
Zbrojenie stropu zarówno od góry, jak i od dołu przynosi szereg istotnych korzyści, które mają wpływ na jakość oraz bezpieczeństwo budowli. Znacząco podnosi nośność i wytrzymałość stropu, co pozwala na przenoszenie większych obciążeń. Takie możliwości otwierają nowe horyzonty w zakresie projektowania. Ważnym aspektem jest również poprawa sztywności konstrukcji, co prowadzi do redukcji ugięć oraz odkształceń pod wpływem różnorodnych obciążeń, zarówno dynamicznych, jak i statycznych.
W rezultacie dochodzi do korzystniejszego rozkładu naprężeń w stropie, co z kolei minimalizuje ryzyko powstawania pęknięć i rys. Metoda zbrojenia stosowana od góry i dołu sprawdza się szczególnie dobrze w stropach o dużych rozpiętościach, gdzie klasyczne techniki mogą okazać się niewystarczające. Ten sposób zapewnia solidne wsparcie, które jest kluczowe w takich przypadkach.
Dodatkowo, beton, który chroni pręty zbrojeniowe z obu stron, podnosi odporność stropu na działanie ognia, co jest niezwykle istotne dla bezpieczeństwa przeciwpożarowego. Konstrukcje stropów z takim zbrojeniem wykazują również większą tolerancję na ewentualne błędy wykonawcze. Nawet przy nieprawidłowym rozmieszczeniu zbrojenia, strop wciąż zachowuje pewną rezerwę nośności, co znacznie zwiększa bezpieczeństwo oraz stabilność całej struktury.
Dlatego zbrojenie stropu od góry i dołu to nie tylko efektywna, ale również niezawodna i elastyczna metoda, która sprzyja wzrostowi bezpieczeństwa i trwałości w budownictwie.
